Valves de meubles Série 50

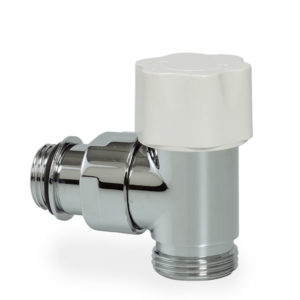

Vannes thermostatiques
Les vannes de la série 50 ont une vis qui offre la possibilité d'un préréglage grâce à une bague en acétal façonnée. La vis thermostatique permet de remplacer l'un des joints toriques de la tige de commande sans avoir à vidanger le système.

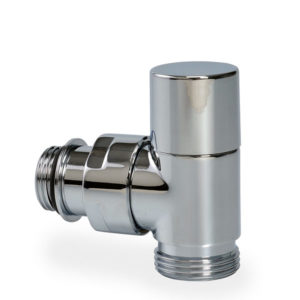

Détenus
L'étanchéité des coudes de la série 50 est assurée par un joint torique sur le clapet et, si nécessaire, par un joint torique supplémentaire entre le corps et le clapet. L'étanchéité de la fermeture avec le bouchon est assurée par un joint torique et un joint conique métallique. Tous les sas ont la possibilité de régler le débit en limitant la levée de l'obturateur.

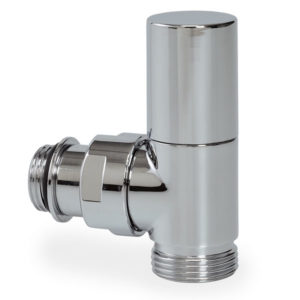

Vannes manuelles
La vanne manuelle de la série 50 utilise une tige fixe dont l'étanchéité est assurée par deux joints toriques. L'étanchéité lors de la fermeture avec le volet est assurée par un joint plat.
DN
15
Température maximale
120 °C
Pression maximale
10 bars
Pression différentielle maximale
(robinets thermostatiques)
0,6 bar
Pression différentielle maximale
1 bar
Matériau
CW617N
UNI FR
12165:2016
Bouton
ABS chromé
ABS blanc
RAL 9016
Barre de contrôle
AISI 316
Tuyau en cuivre
G 3/4 EK
TR 91/AC
Tube en plastique
G 3/4 EK
TP 98/C
Tuyau multicouche
G 3/4 EK
TP 99/C
filetage cylindrique avec joint souple
G 1/2
FINITION
chrome
blanc-chrome
blanc

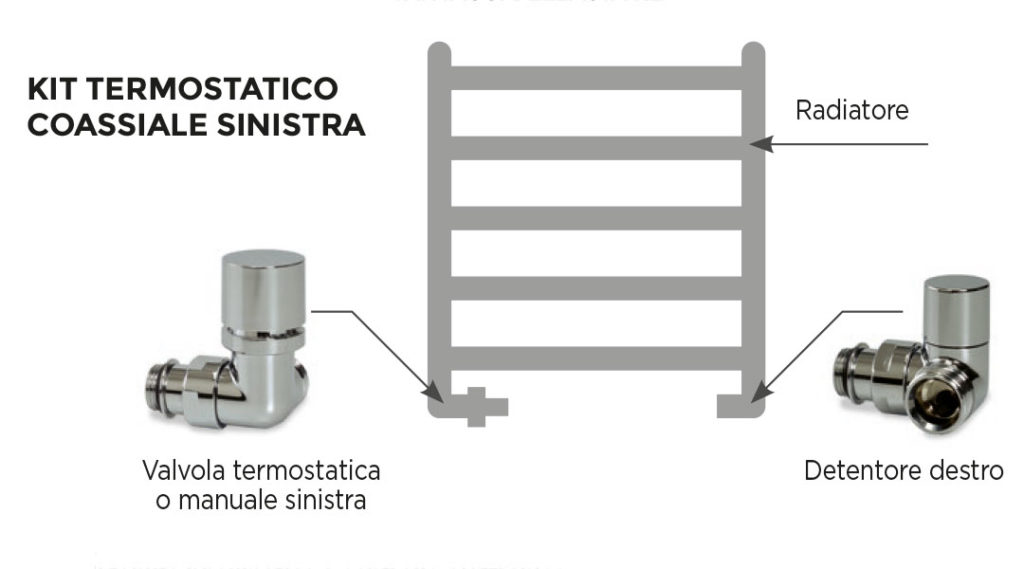

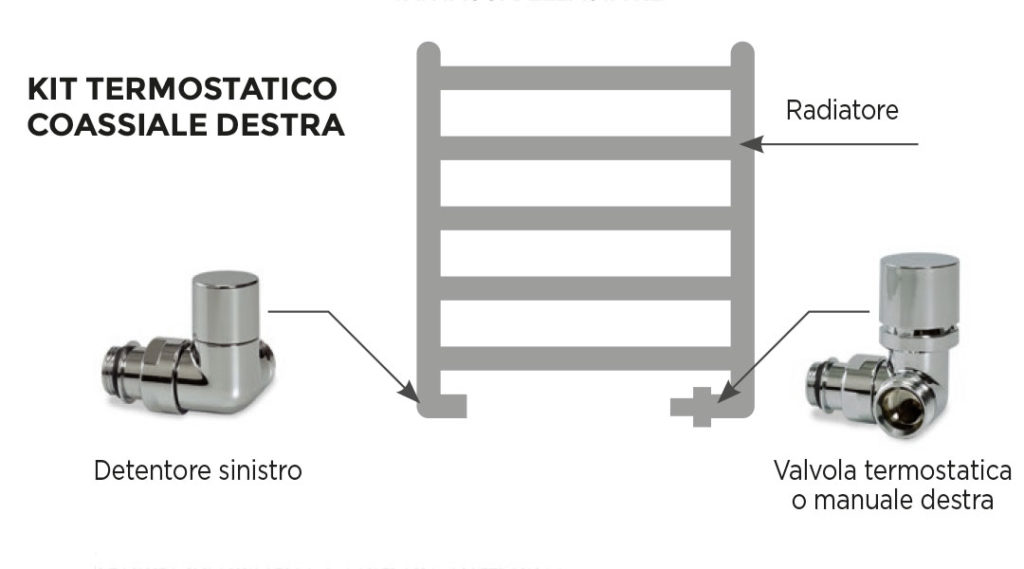

COMMENT SÉLECTIONNER LES BONNES VANNES COAXIALES
Kit thermostat Série 50 KT 259/A
Thermostatiques
DN 15 1/2
Kit thermostat Série 50 KT 258/A
Thermostatiques
DN 15 1/2
Kit thermostat Série 50 KT 269/A
Thermostatiques
DN 15 1/2
Kit thermostat série 50 KT 273/A
Thermostatiques
DN 15 1/2
Kit thermostat Série 50 KT 2059/A
Thermostatiques
DN 15 1/2
Kit thermostat Série 50 KT 2058/A
Thermostatiques
DN 15 1/2
Kit thermostat Série 50 KT 2069/A
Thermostatiques
DN 15 1/2
Kit thermostat Série 50 KT 2073/A
Thermostatiques
DN 15 1/2
Kit manuel Série 50 KT 59/A
manuel
DN 15 1/2
Kit manuel Série 50 KT 69/A
manuel
DN 15 1/2
Kit manuel Série 50 KT 73/A
manuel
DN 15 1/2
Kit manuel Série 50 KT 58/A
manuel
DN 15 1/2
Tête thermostatique Série 50 TT 3000
Thermostatiques
M30x1,5

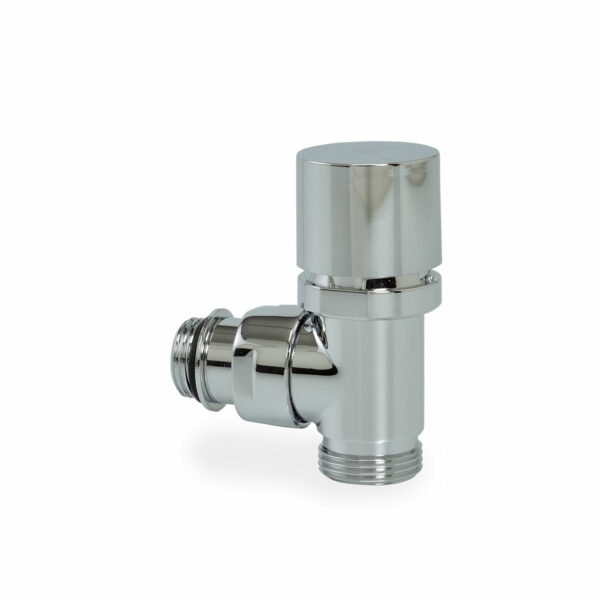

Vanne de radiateur Série 50 RS 2059/A
Thermostable
DN 15 1/2

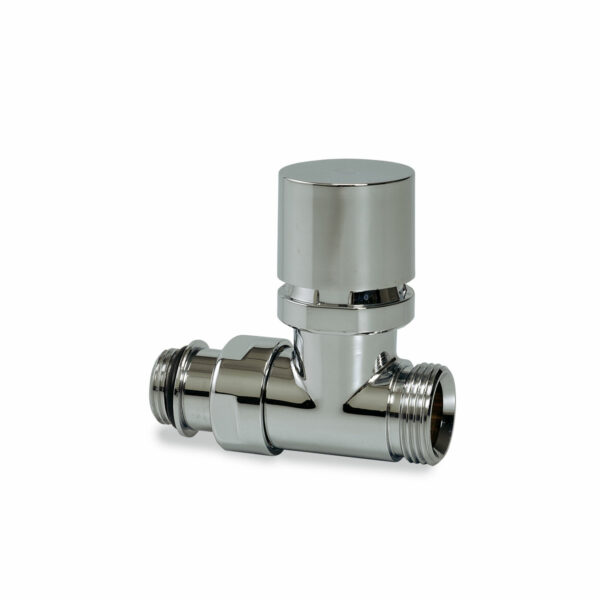

Vanne de radiateur Série 50 RD 2058/A
Thermostable
DN 15 1/2

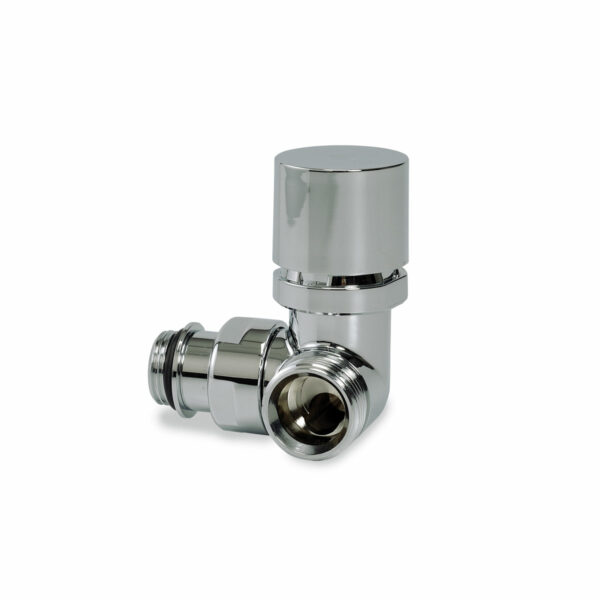

Vanne de radiateur Série 50 RCD 2069/A
Thermostable
DN 15 1/2
